一种新型自锁按键开关的设计与测试

随着电子技术的快速发展，自锁按键开关在各类电子设备中的应用越来越广泛。传统的按键开关存在误操作、抖动等问题，因此设计一种新型自锁按键开关，以提高开关的稳定性和可靠性，成为当前研究的热点。

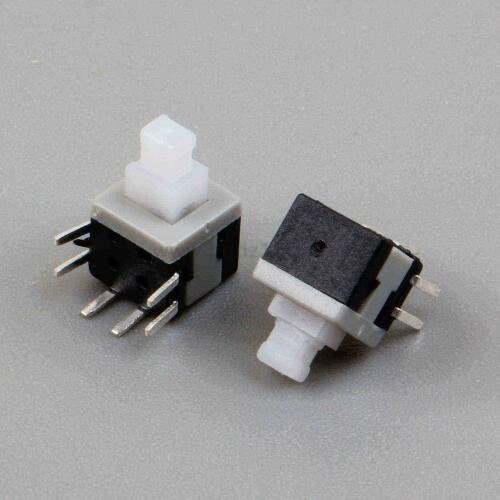

设计概述，本设计旨在提供一种具有自锁功能的按键开关，通过特定的机械结构和电路设计，实现开关的稳定接通和断开。机械结构设计，新型自锁按键开关的机械结构包括壳体、罩壳、触片座、第一弹簧、盖体、推动架、推杆、按钮和自锁结构等部分。其中，自锁结构包括横杆、竖槽、第二弹簧、第一支点和第二支点等。当按钮被按下时，推动架和推杆向下移动，横杆在竖槽中滑动，同时压缩第二弹簧。当按钮释放时，由于第二弹簧的弹力作用，横杆保持在某一位置，实现自锁功能。再次按下按钮时，横杆在竖槽中滑动到另一位置，开关断开。

电路设计，电路设计主要关注于如何检测按键的按下和释放，以及如何通过电路控制自锁结构的动作。本设计采用GPIO口直接检测按键的方法，通过单片机读取GPIO口的状态来判断按键是否被按下。当检测到按键被按下时，单片机发送信号控制自锁结构的动作，实现开关的接通。当再次检测到按键被按下时，单片机发送信号控制自锁结构反向动作，实现开关的断开。

测试目的，测试旨在验证新型自锁按键开关的稳定性和可靠性，确保开关在各种条件下均能正常工作。测试方法，接触电阻测试：使用万用表测量自锁开关连接器件的电阻值，以判断接触电阻是否满足要求。绝缘电阻测试：通过测量绝缘电阻的高低，判断自锁开关内部是否存在漏电现象或绝缘性能下降的情况。运动性能测试：手动模拟开关动作，观察其动作情况是否正常，操作是否灵活等。额定电压和电流测试：使用万用表测量自锁开关的额定电压和电流，确保其符合设计要求。

测试结果，经过测试，新型自锁按键开关的接触电阻、绝缘电阻、运动性能和额定电压和电流均满足设计要求，表现出良好的稳定性和可靠性。
