三脚拨动开关的工作原理与电路设计

三脚拨动开关是一种常用的电气控制元件，在电子设备和电气系统中扮演着重要角色。以下是对三脚拨动开关的工作原理与电路设计的详细解析：

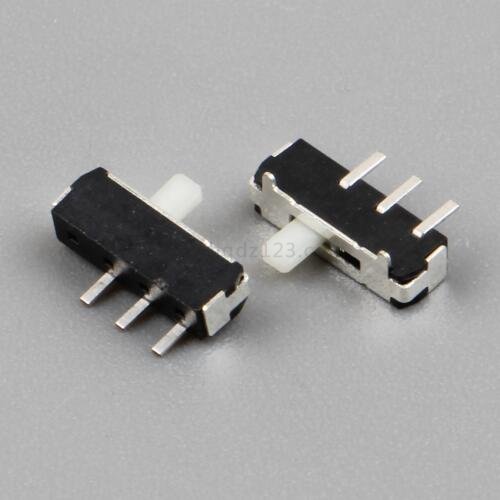

一、三脚拨动开关的基本结构，三脚拨动开关，顾名思义，是一种具有三个引脚的开关设备。这三个引脚分别是公共端（Common）、常开触点（Normally Open）和常闭触点（Normally Closed）。通过拨动开关的操作杆，可以实现常开触点和常闭触点与公共端之间的通断切换。

二、三脚拨动开关的工作原理，三脚拨动开关的工作原理相对简单且直观。当操作杆处于中位时，公共端与常开触点和常闭触点均断开连接，此时电路处于断开状态。当操作杆被拨动到一侧时，公共端与常开触点连接，而与常闭触点断开，电路得以接通。相反，当操作杆被拨动到另一侧时，公共端与常闭触点连接，而与常开触点断开，电路同样处于接通状态。这种结构的灵活性使得三脚拨动开关能够满足多种电路控制需求。

三、三脚拨动开关的电路设计，在电路设计中，三脚拨动开关通常用于控制电路的通断或切换不同的电路状态。以下是一个简单的电路设计示例：确定电路需求：首先，需要明确电路的具体需求，例如是否需要控制单个设备的开关，还是需要在多个设备或状态之间进行切换。
选择三脚拨动开关：根据电路需求选择合适的三脚拨动开关。确保开关的额定电压和电流符合电路要求。连接电路：将三脚拨动开关的公共端、常开触点和常闭触点分别连接到电路的相应部分。例如，可以将公共端连接到电源，常开触点连接到需要控制的设备，常闭触点则可以根据需要连接到其他电路或作为备用。测试电路：完成连接后，需要对电路进行测试，确保三脚拨动开关能够正常工作。通过拨动开关的操作杆，观察电路的通断情况，以及设备是否按照预期工作。

四、注意事项，额定电压和电流：在选择三脚拨动开关时，需要确保其额定电压和电流不低于电路中的最大值，以防止开关过载损坏。接线正确：在连接电路时，需要确保接线正确无误，避免短路或断路等故障。防护措施：对于需要暴露在恶劣环境中的电路，应采取适当的防护措施，如使用防水、防尘的开关外壳等。综上所述，三脚拨动开关以其简单实用的特点在电子设备和电气系统中得到了广泛应用。通过了解其工作原理和电路设计方法，可以更好地利用这一电气控制元件来满足各种电路控制需求。
