按键开关与继电器、接触器的配合使用

按键开关、继电器和接触器都是电路中常见的元件，它们各自承担着不同的功能，但在某些情况下，这三者可以配合使用，以实现更复杂的电路控制。以下是对它们配合使用方式的详细解析：

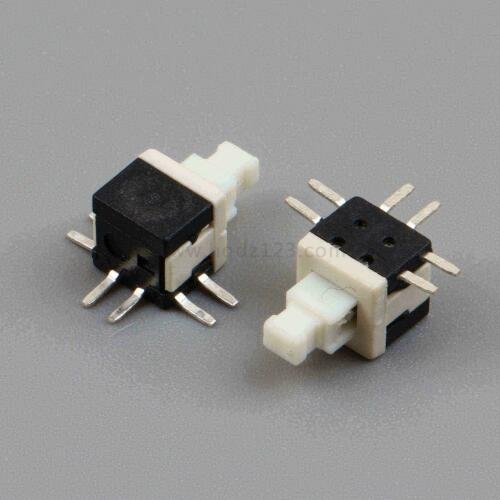

一、按键开关的基本功能与类型，按键开关是一种机械式开关，通过按下或释放按钮来打开或关闭电路。它通常包含一个弹簧和一个接触点，当按钮按下时，弹簧被压缩，接触点闭合，电路关闭；当按钮释放时，弹簧回弹，接触点分离，电路恢复打开状态。常见的按键开关类型包括推动式、旋转式、拨动式和滑动式等。

二、继电器的工作原理与类型，继电器是一种电子控制器件，它包含控制系统（输入回路）和被控制系统（输出回路）。继电器的工作原理基于电磁感应，当线圈通电时，铁芯周围形成磁场，吸引触点闭合，实现电路的通电；当线圈断电时，磁场消失，触点断开，电路断开。继电器通常设有常开触点和常闭触点，用于实现不同的电路控制需求。

三、接触器的工作原理与类型，接触器是一种电磁装置，用于接通、切断和保护电路。它由主触点、辅助触点和线圈组成。当线圈通电时，产生的磁场吸引主触点闭合，电源能够传导到负载；当线圈断电时，主触点打开，电源与负载断开。同时，辅助触点用于检测接触器状态，如过载保护和信号传输。常见的接触器类型包括直流接触器、交流接触器、真空接触器和半导体接触器等。

四、按键开关与继电器、接触器的配合使用，按键开关控制继电器：通过按键开关的闭合和断开，可以控制继电器的线圈通电和断电，从而控制继电器的触点闭合和断开。这种方式常用于实现电路的远程控制和自动化控制。继电器控制接触器：继电器可以作为中间控制元件，通过其触点的闭合和断开来控制接触器的线圈通电和断电，进而控制接触器的主触点闭合和断开。这种方式常用于实现大功率电路的接通和切断，以及电路的过载保护和故障检测。按键开关与继电器、接触器组合使用：在某些复杂的电路控制系统中，按键开关、继电器和接触器可以组合使用，以实现更复杂的控制逻辑和功能。例如，在工业自动化系统中，可以通过按键开关输入控制信号，经过继电器处理后，再控制接触器的动作，从而实现对电机、灯光等设备的精确控制。

五、配合使用时的注意事项，电气参数匹配：在配合使用按键开关、继电器和接触器时，需要确保它们的电气参数（如额定电压、额定电流等）相匹配，以避免因电气参数不匹配而导致的电路故障或设备损坏。接线正确：接线时应按照设备的说明书和标识进行，确保正确连接主触点、辅助触点和线圈等元件，以避免线路短路或其他故障。安全措施：在进行接线和操作时，应断开电源，并采取相关的安全措施（如穿戴绝缘手套等），以确保人身安全。调试与测试：完成接线连接后，应进行电路测试和调试，确保系统能够正常工作并满足设计要求。按键开关、继电器和接触器在电路控制系统中各自扮演着重要的角色。通过它们的配合使用，可以实现更复杂的电路控制逻辑和功能，满足各种应用场景的需求。
